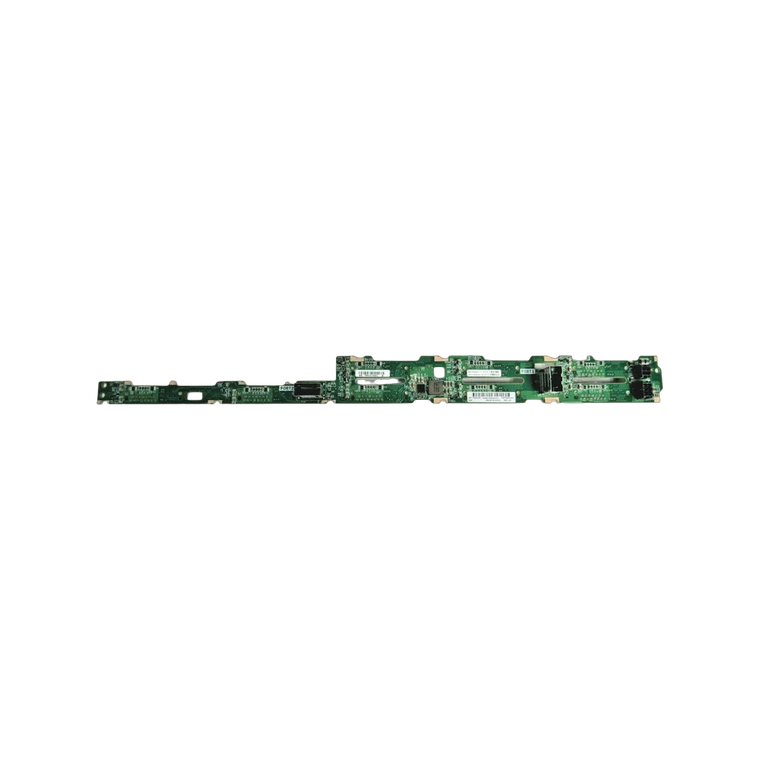

لوحة خلفية ساس ساتا من HPE بـ 8 فتحات صغيرة 780428-001
Inclusive of VAT · Warranty included
HPE
مواصفات المنتج
| العلامة التجارية | HPE |
| رقم التعريف | BP-HP-8SFF-780428-001 |
| رقم قطعة HPE | 780428-001 |
| فتحات الأقراص | 8-Bay Hot Plug SFF |
| دعم محركات الأقراص | محركات أقراص 2.5 بوصة SAS / SATA |
| واجهة SAS | 12 جيجابت/ثانية |
| واجهة SATA | 6 جيجابت/ثانية |
| التركيب | خلف حاوية أقراص 8SFF |
| التوافق | خوادم HPE Gen9 / Gen10 |
| نوع المنتج | لوحة خلفية لخادم HPE OEM |
عن هذا المنتج
نظرة عامة
تُعد لوحة اللوحة الخلفية HPE 8-Bay SFF SAS SATA رقم 780428-001 جزءًا من أجزاء الخادم الأصلية (OEM) المصممة للاستخدام في منصات HPE Gen9 و Gen10 المتوافقة. صُممت لتوضع خلف قفص محرك 8SFF، وتوفر نقطة اتصال عملية لمحركات الأقراص SAS و SATA بحجم 2.5 بوصة في تصميم مدمج صغير الحجم. وهذا يجعلها مكونًا مفيدًا للاستبدال أو التوسيع للبيئات التي تعتمد على أجهزة خادم HPE وتحتاج إلى مجموعة لوحة خلفية مطابقة. نظرًا لأنها لوحة خلفية للخادم بدلاً من نظام تخزين كامل، فهي مخصصة للاندماج في تصميم الهيكل الحالي ودعم البنية التحتية لمحركات الأقراص الموجودة بالفعل. بالنسبة لفرق تكنولوجيا المعلومات التي تحافظ على أنظمة HPE، يساعد وجود رقم الجزء الصحيح للوحة الخلفية على ضمان بقاء قفص محركات الأقراص ووصلات التخزين متوافقة مع تكوين الخادم الأصلي.
الأداء وقابلية التوسع
مع دعم واجهات 12Gb/s SAS و 6Gb/s SATA، فإن هذه اللوحة الخلفية مناسبة لإعدادات تخزين الخادم التي تتطلب اتصالًا موثوقًا به لمحركات الأقراص عبر فتحات متعددة. يدعم تصميم التوصيل السريع ذو 8 فتحات الوصول الفعال إلى محركات الأقراص داخل الهيكل، وهو أمر ذو قيمة عند صيانة الأنظمة التي تحتاج إلى استبدال سريع لمحركات الأقراص الفردية. في خوادم HPE المتوافقة، تساعد اللوحة الخلفية في الحفاظ على بنية التخزين المقصودة وتدعم استخدام محركات أقراص SAS أو SATA اعتمادًا على تكوين النظام. بالنسبة للمؤسسات التي تدير احتياجات تخزين مختلطة، فإن القدرة على العمل مع كلا نوعي الواجهات تضيف مرونة مع الحفاظ على حجم الجهاز مدمجًا. كجزء من الخادم، تم تصميمها لدعم التشغيل المستقر داخل الهيكل وللتكامل بسلاسة مع قفص محركات الأقراص ومنصة الخادم.
مرونة التخزين
تدعم لوحة HPE الخلفية هذه محركات الأقراص SAS و SATA بحجم 2.5 بوصة، مما يمنح المسؤولين مرونة عند تكوين التخزين في الخوادم المتوافقة. يعد تصميم 8 فتحات مفيدًا للأنظمة التي تحتاج إلى محركات أقراص صغيرة الحجم متعددة دون الانتقال إلى تصميم هيكل أكبر. نظرًا لأنها تثبت خلف قفص محرك 8SFF، فهي مخصصة للعمل كجزء من مسار التخزين الداخلي للخادم بدلاً من أن تكون جهازًا قائمًا بذاته. وهذا يجعلها خيارًا عمليًا لاستبدال لوحة خلفية مفقودة أو معطلة في نظام HPE موجود، أو لاستعادة وظائف فتحات محركات الأقراص الأصلية في بناء خادم مجدد. يتيح الجمع بين دعم SAS و SATA للوحة الخلفية التناسب مع مجموعة من حالات استخدام التخزين مع الحفاظ على الأجهزة الخاصة بمنصة HPE المدعومة.
لماذا تختار هذا المنتج؟
يُعد اختيار لوحة اللوحة الخلفية HPE 780428-001 طريقة مباشرة للحفاظ على التوافق مع خوادم HPE Gen9 و Gen10 المدعومة. إنها لوحة خلفية خادم HPE من تصنيع المعدات الأصلية (OEM)، وهو أمر مهم عند مطابقة تصميم الهيكل الأصلي وتخطيط قفص محركات الأقراص. بالنسبة لمشتري أجهزة تكنولوجيا المعلومات، يمكن أن يبسط رقم الجزء الصحيح تخطيط الاستبدال ويقلل من عدم اليقين عند شراء أجزاء الخادم. هذه الوحدة مجددة ومُختبرة، مما يجعلها خيارًا معقولًا للمؤسسات التي تتطلع إلى استعادة أو الحفاظ على وظائف تخزين الخادم باستخدام مكون HPE أصلي. إذا كنت بحاجة إلى لوحة خلفية SFF ذات 8 فتحات لخادم HPE متوافق، فإن هذا الجزء يوفر الشكل المناسب، ودعم الواجهة، وملاءمة المنصة للوظيفة.
About this backplane
HPE eight bay SFF SAS and SATA backplane board 780428-001, the hot-plug backplane behind the 8SFF cage of Gen9 and Gen10 servers. Tested and stocked in Doha, delivered across Qatar within a day.
HPE part 780428-001 is the eight bay small form factor drive backplane that mounts behind the 8SFF drive cage of ProLiant Gen9 and Gen10 servers, providing hot-plug connections for eight 2.5 inch SAS drives at 12Gb/s or SATA drives at 6Gb/s. It is the board the drives plug into and the controller cables connect to, and it is the part needed when adding a second cage to a 2U server or replacing a backplane with failed bays. It is refurbished.
Buyers in Qatar order 780428-001 to expand a 2U Gen9 or Gen10 server from eight to sixteen bays with a cage and cables, or to repair a chassis whose backplane no longer recognises drives, and ServerDove keeps it in Doha stock alongside its 2U chassis.
- HPE part
- 780428-001
- Bays
- 8 x 2.5 inch
- SAS
- 12Gb/s
- SATA
- 6Gb/s
- Generations
- Gen9, Gen10
Part numbers and identification
Buyers search for "780428-001", "HPE 8SFF backplane", "HPE Gen9 backplane board" and "HPE Gen10 SFF backplane".
| SKU | BP-HP-8SFF-780428-001 |
| HPE part number | 780428-001 |
Specification
| Drive bays | 8, hot-plug SFF |
| Drive support | 2.5 inch SAS and SATA |
| SAS interface | 12Gb/s |
| SATA interface | 6Gb/s |
| Mounting | Behind the 8SFF drive cage |
| Compatibility | HPE Gen9 and Gen10 servers |
The backplane carries two Mini SAS ports, each serving four bays, a power connector from the chassis harness and a signal connector that drives the SmartDrive carriers' status lights; it has no expander, so all eight bays connect straight through to the controller at full speed. Adding a second cage to a 2U ProLiant needs this board, the cage itself, a power and signal cable and a second pair of SAS cables to the controller, or an expander card if the controller has only two ports.
The same board serves both generations because HPE kept the 8SFF cage and SmartDrive carrier unchanged from Gen9 to Gen10, which is also why drives and carriers move freely between them.
Installation
Power the server down and unplug it, remove the lid, and pull the drives from the cage after labelling their bay positions. Remove the cage, unscrew the old backplane from its rear, fit 780428-001 in its place and reconnect the power, signal and SAS cables, then refit the cage and the drives in their original bays. On boot the controller should list all eight bays; a missing group of four points to an unseated SAS cable.
داخل العبوة
- The part as described, with the part number shown
Images are for illustration. The unit supplied is the one described in the specification and may differ cosmetically.
غير مشمول
- The server or system it installs into
- Mounting hardware, screws or caddies unless listed
- Cables unless listed
الأسئلة المتكررة
ما هي الخوادم المتوافقة مع لوحة اللوحة الخلفية HPE 780428-001؟
تتوافق مع خوادم HPE Gen9 و Gen10 التي تستخدم قفص محركات أقراص 8SFF وتصميم اللوحة الخلفية هذا على وجه التحديد.
ما نوع محركات الأقراص التي تدعمها هذه اللوحة الخلفية؟
تدعم هذه اللوحة الخلفية محركات أقراص SAS و SATA بحجم 2.5 بوصة.
كم عدد فتحات محركات الأقراص التي توفرها هذه اللوحة الخلفية؟
إنها لوحة خلفية 8 فتحات قابلة للتبديل السريع من نوع SFF.
ما هي سرعات الواجهة المدعومة؟
تدعم اللوحة الخلفية واجهات SAS بسرعة 12 جيجابت/ثانية و SATA بسرعة 6 جيجابت/ثانية.
أين تُركب هذه اللوحة الخلفية في الخادم؟
تُركب خلف قفص محركات أقراص 8SFF في هيكل خادم HPE المتوافق.
